Hoje de tarde eu e Renan acabamos de colocar no ar minha antena direcional de 2 elementos para 15 e 10 metros. Ela foi calculada para a frequência de 24.980 (para acoplar acima e abaixo da banda de 12 metros).
É uma log periodic (HB9CV) de dois elementos e ganho calculado de 5db, adaptada de http://www.qsl.net/dk7zb/HB9CV/Details-HB9CV.htm
Diretor/feeder: 4.90 metros
Refletor: 5.20 metros
Gondola: 1.30 metros
Casador do reflefor: 80cm
Casador do diretor: 76cm
Capacitor de 56 pf

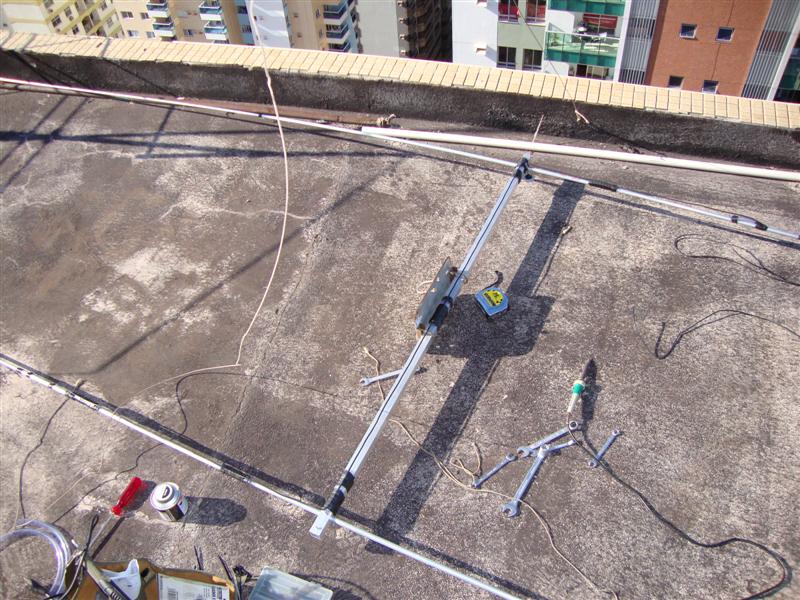

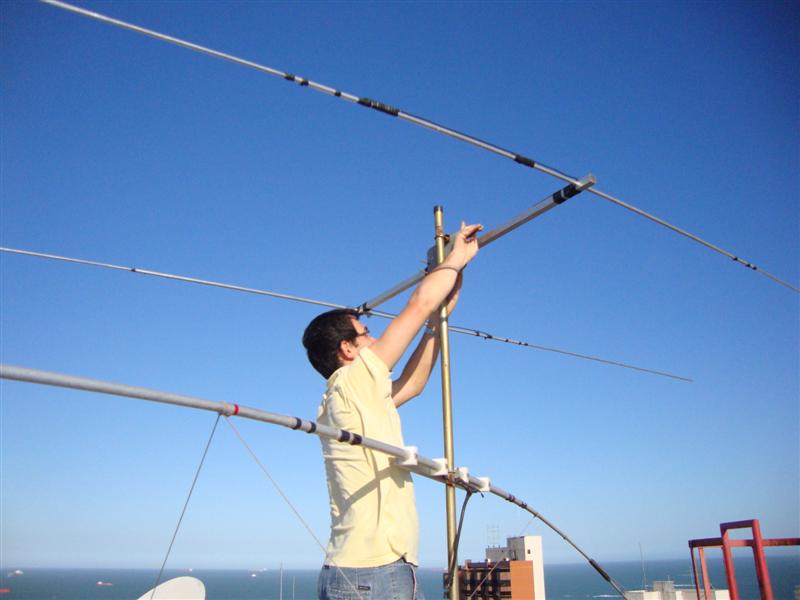

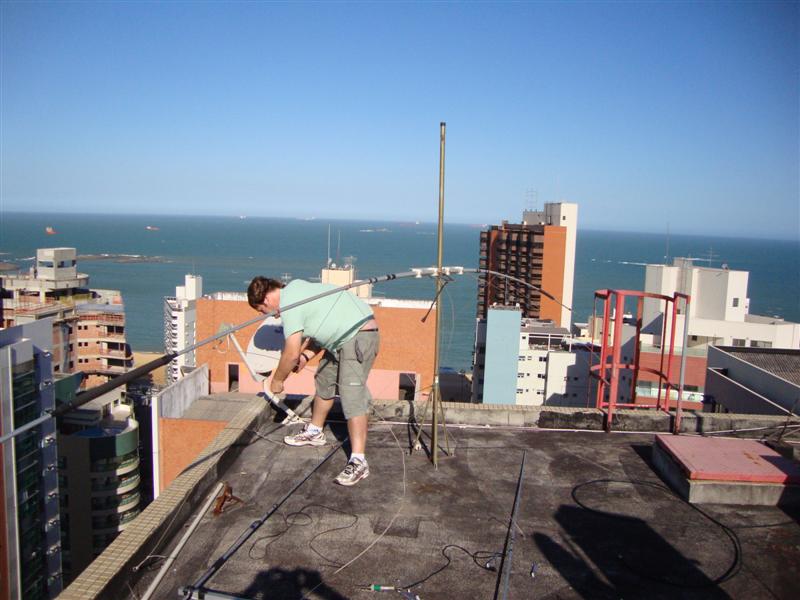

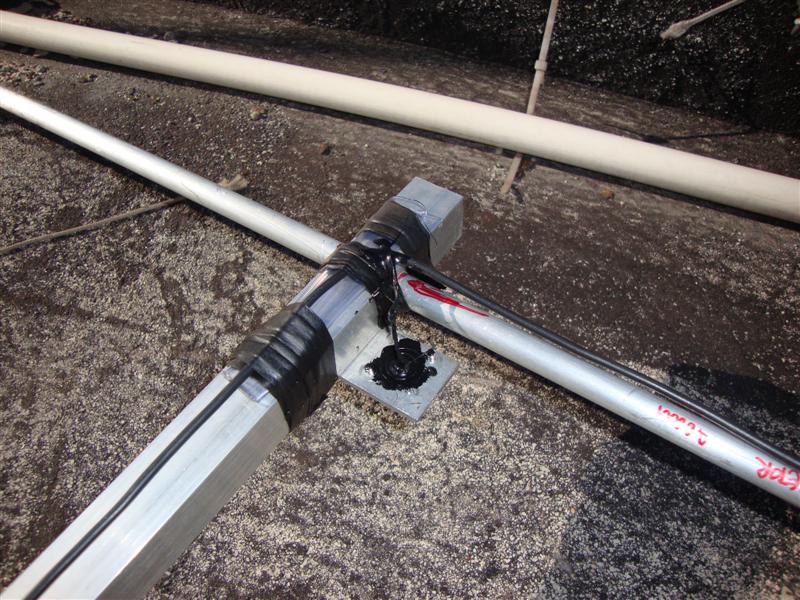

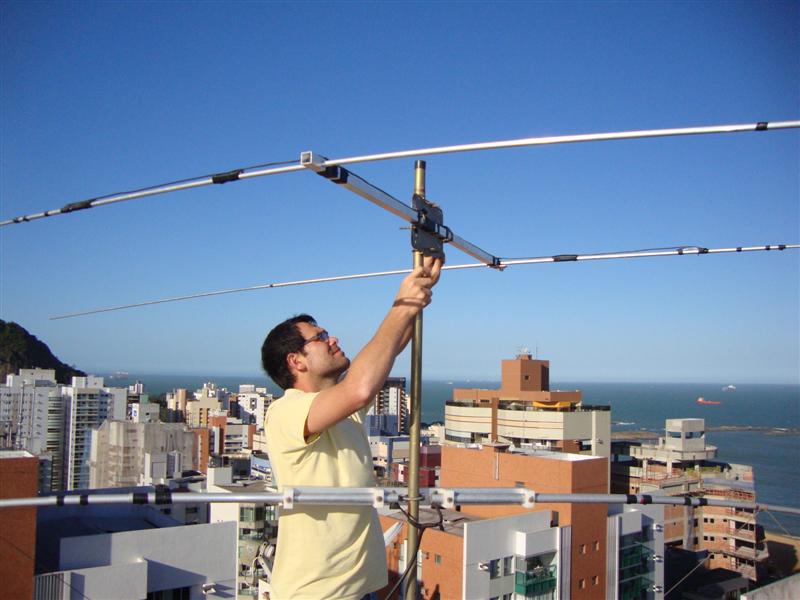

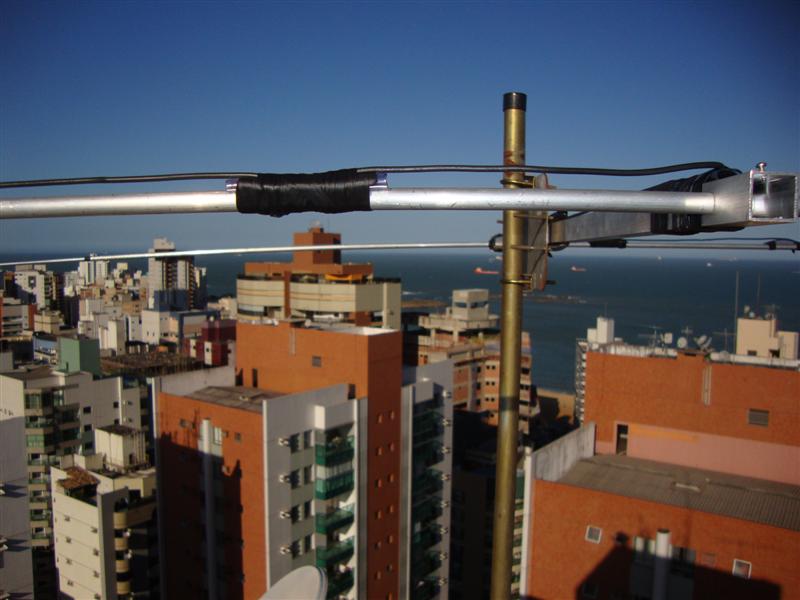

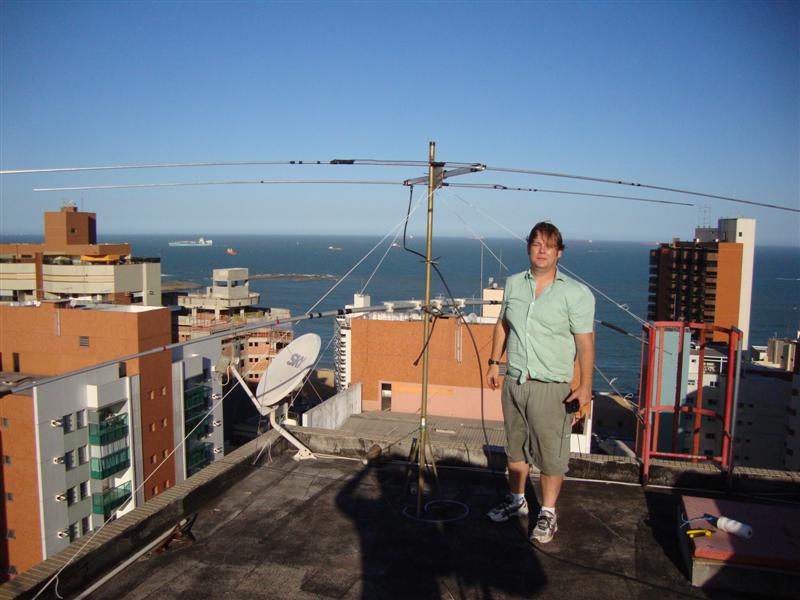

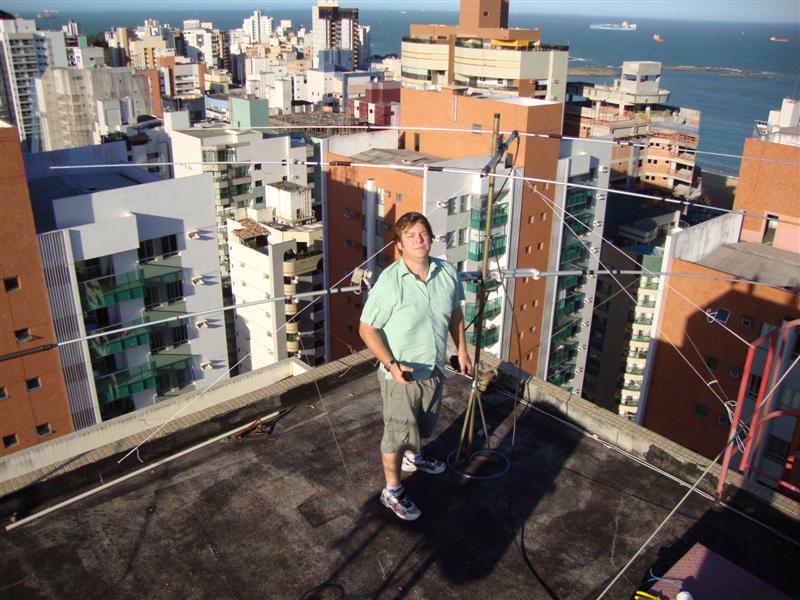

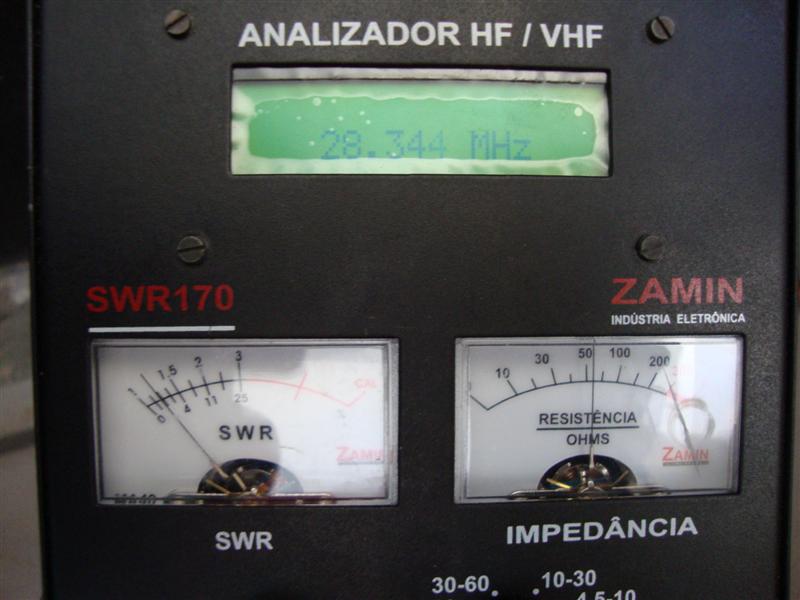

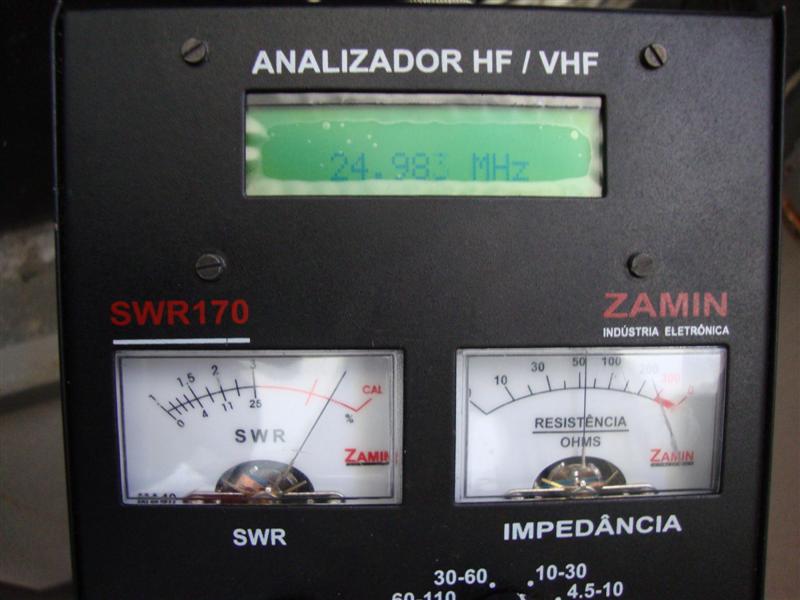

Seguem abaixo as fotos do dia:
E como ninguém é de ferro, no final do dia brincamos um pouquinho….
